Напряжение номинальное, В 1000

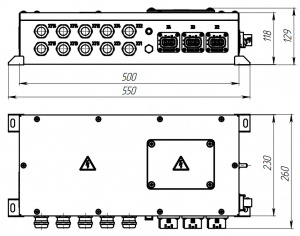

Габаритные размеры, мм 500x230x118
Масса, кг 12
Интерфейс CAN 2.0B
Количество силовых подключений, шт 5
Количество слаботочных подключений, шт 3
Система контроля изоляции имеется

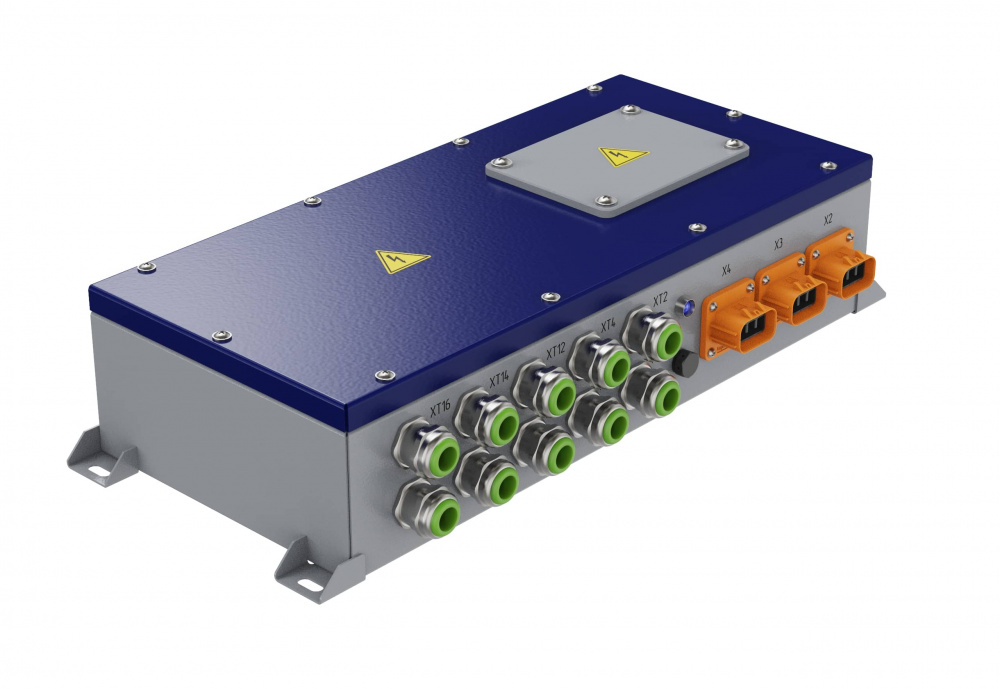

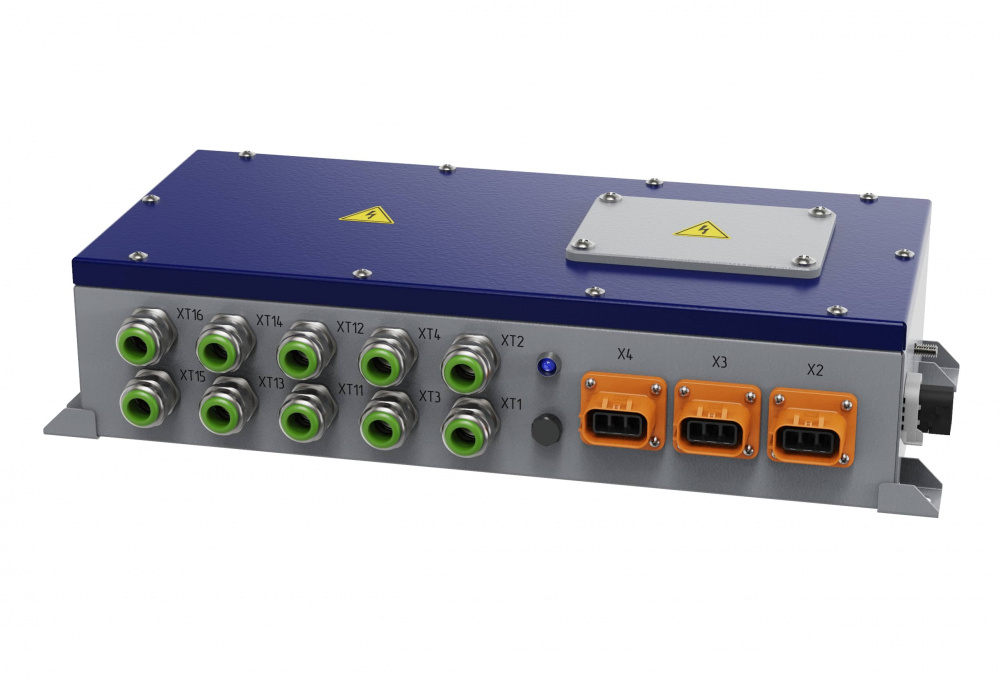

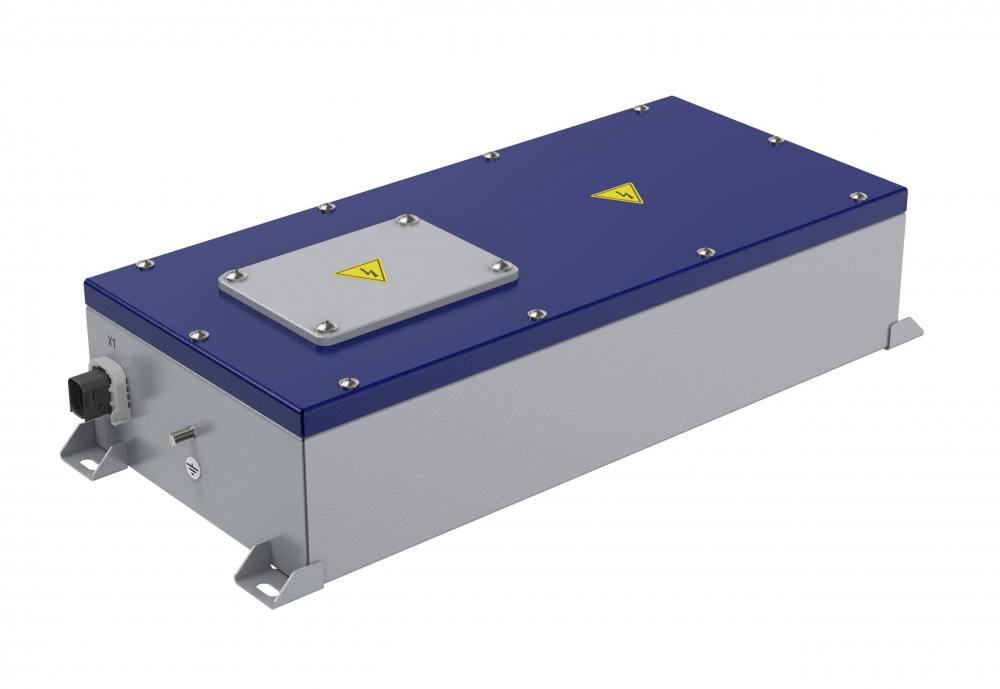

Блок коммутационный высоковольтный RUBRUKS HVCU2-600-iso

Блок коммутационный высоковольтный RUBRUKS HVCU2-600-iso разработан для организации централизованного подключения высоковольтных потребителей к батарейным модулям в составе современных систем электропитания. Это ключевой элемент в архитектуре электромобилей, гибридных транспортных средств и стационарных накопителей энергии, где безопасность и надежность соединения HV-цепей играют критическую роль.

Устройство поддерживает работу с напряжением до 1000 В, что позволяет использовать его в составе высоковольтных систем электропитания и тяговых батарей. Встроенное устройство контроля изоляции (IMD) отслеживает состояние по «плюсу» и «минусу», выявляя симметричные и асимметричные утечки. Это обеспечивает выполнение требований стандартов функциональной безопасности ISO 26262 и предотвращает аварийные режимы в силовой электронике.

Применение экранированных кабельных вводов снижает уровень электромагнитных помех, что особенно важно при параллельной работе с инверторами, DC/DC-преобразователями и зарядными устройствами высокой мощности. Дополнительная функция HVIL (High Voltage Interlock Loop) обеспечивает аппаратный контроль открытия крышки и мгновенное отключение HV-цепей, что гарантирует безопасность обслуживающего персонала и предотвращает риск поражения электрическим током.

Таким образом, RUBRUKS HVCU2-600-iso представляет собой современный высоковольтный коммутационный блок для электромобилей и гибридной техники, который сочетает в себе функции распределения, диагностики и защиты. Благодаря высокой надежности, интеграции системного контроля и совместимости с CAN-инфраструктурой, он является полноценной альтернативой решениям ведущих мировых производителей в области высоковольтных распределительных систем.

Возможности и преимущества:

  • напряжение соединяемых цепей — до 1000В
  • встроенное устройство контроля изоляции по шинам «плюс» и «минус»
  • экранированные кабельные вводы
  • функция контроля открытия крышки (HVIL)
